Kupplungssysteme von WALTHER-PRÄZISION in der Automobilindustrie

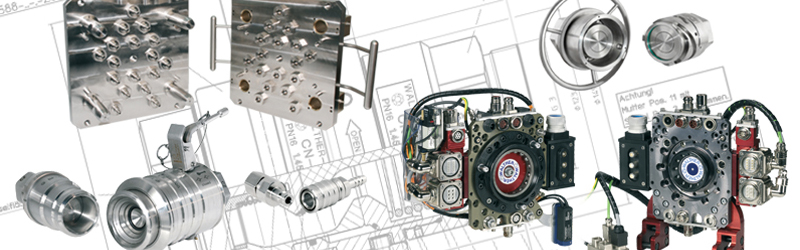

Der Unternehmensbereich WALTHER-PRÄZISION entwickelt und fertigt seit 1951 Mono- und Multikupplungen sowie Dockingsysteme, die das schnelle, einfache und sichere Trennen und Verbinden von Leitungen ermöglichen. Die Kupplungssysteme kommen überall dort zum Einsatz, wo flüssige, gasförmige, oft diffizile Medien, elektrische und optische Signale sowie Kraftstrom übertragen werden sollen. Die WALTHER-Kupplungen zeichnen sich durch ihre leichte Handhabung und hohe Effizienz aufgrund optimaler Durchflusswerte aus. Optional wählbare Unverwechselbarkeit der Kupplungshälften schließt zudem Falschverbindungen im Vorhinein aus und gewährleistet das korrekte Kuppeln der Medienleitungen. Durch ihre Zuverlässigkeit, Beständigkeit und Langlebigkeit erfüllen sie höchste Anforderungen auch unter extremen Umgebungsbedingungen.

Automotive

Mittels Schnellverschlusskupplungen können Leitungen besonders schnell und einfach miteinander verbunden werden. Die Kupplungshälften verriegeln nach dem Zusammenführen automatisch mit einem Klick. Die Schnellkupplungen kommen unter anderen bei hydraulischen Anwendungen in Kraftfahrzeugen, im Fahrzeug- und Karosseriebau und in Kühlleitungsverbindungen zum Einsatz und zeichnen sich durch ihre Zeitersparnis in der Endmontage aus.

Pressenautomatisierung

In Pressenstraßen kommen Multikupplungen und Dockingsysteme zur Anwendung und minimieren die Umrüstzeiten. Multikupplungen mit Betätigungshilfe versorgen unter anderen Pressenwerkzeuge mit der nötigen Energie. Dockingsysteme in Blockbauweise, die über keine Zustelleinheit verfügen, eignen sich für den Einbau in Trägerschienen, die den Transport der Werkstücke zur nächsten Bearbeitungsstufe sicherstellen.

Karosserie-Rohbau

Schnellkupplungen, Multikupplungen, Dockingsysteme und Werkzeugwechsler sind im Karosserie-Rohbau wesentliche Bestandteile des Produktions- und Steuerungsprozesses. Industrieroboter sind mit Werkzeugwechslern zum Greifen, Schweißen und Kleben ausgestattet. Handbetätigte Multikupplungen mit Betätigungshilfe werden zur Versorgung von Handschweißzangen und Dockingsysteme zur Versorgung von Spannrahmen eingesetzt, mit dem einzelne Bauteile an der Seite des Fahrzeugs montiert werden. Sicherheitskupplungen gewährleisten die optimale Druckluftversorgung und Schnellkupplungen verbinden Luft-, Gas- und Flüssigkeitsleitungen.



Motoren-Prüfstände

Dockingsysteme in Prüfständen bewähren sich in der Automobilbranche bei Serienprüfungen von Otto- und Dieselmotoren. Sie gewährleisten das leckarme, schnelle und sichere Anschließen von fluidischen und elektrischen Leitungen zwischen Motor und Prüfstand. Die Dockingsysteme sind in einfacher Plattenbauweise oder mit eigener Antriebseinheit konzipiert. Neben 12-Zylinder-PKW- sowie Klein- und Mittelklasse Fahrzeugmotoren finden Dockingsysteme ebenfalls in Testbereichen für größere Dieselaggregate oder Flugzeugstahltriebwerke Anwendung. Sie kommen ebenfalls bei Hybridantrieben zum Einsatz und versorgen den Motor mit elektrischer Energie, Kraftstoff, Öl und Kühlmittel. Zusätzlich sind Einbauelemente für Abgasdurchleitung verfügbar.

Fügen und Formen

In der Automobilindustrie kommen Multikupplungen in Plattenbauweise für verschiedene Anwendungen zum Einsatz. Sie übertragen fluidische Medien sowie analoge und digitale Signale. Das Verbinden und Trennen der Kupplungshälften erfolgt von Hand oder automatisiert mit Antrieb. Manuelle Multikupplungen mit Betätigungshilfe werden in der Automobilindustrie unter anderen zur Energieversorgung an Pressenwerkzeugen oder zur Versorgung von Handschweißzangen eingesetzt.

Automobil-Produktionsstraßen

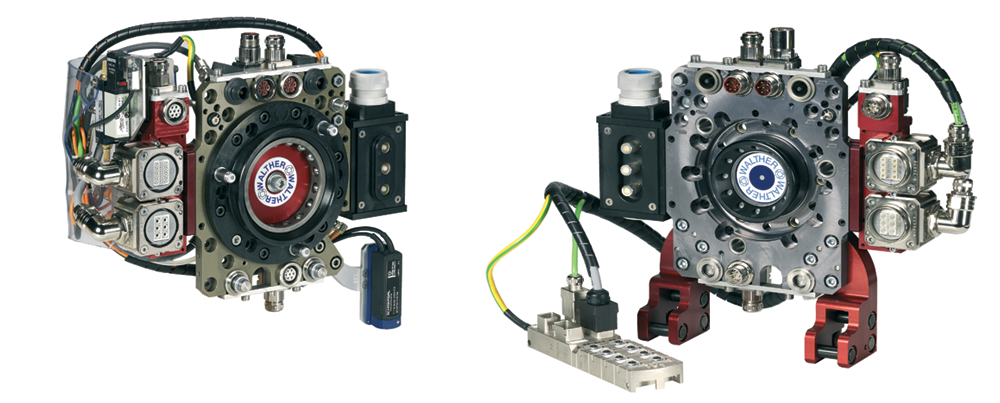

Das Werkzeugwechselsystem für Industrieroboter wird in der Automobilindustrie überwiegend im Karosserie-Rohbau zum Greifen, Schweißen, Kleben, Nieten, Schrauben und Clinchen eingesetzt. Abhängig vom Einsatzzweck lässt sich der modulare Werkzeugwechsler und der zugehörigen Werkzeugablage mit verschiedenen Anbauelementen und elektrischen wie fluidischen Elementen, wie Elektrostecker, Hydraulikblock, Lichtwellenleiter oder Schweißstecker ausrüsten. Das gesamte Werkzeugwechselsystem erfüllt mit der Steuerung WASI 2 höchste Sicherheitsstandards, damit insbesondere ein unkontrolliertes Abdocken verhindert wird.
