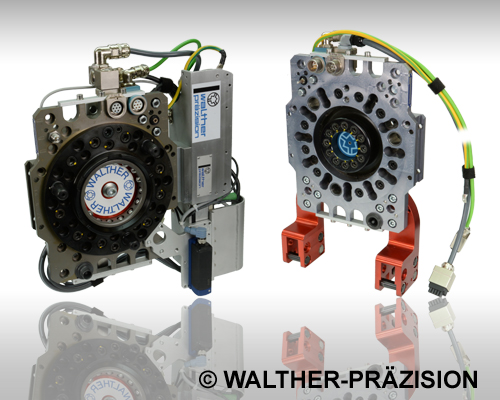

TOOLmaster 800 type 91496

Das modular aufgebaute Werkzeugwechselsystem kann mit unterschiedlichen Anbauelementen für verschiedene fluidische und gasförmige Medien ausgestattet werden. Eine Vielzahl von Signal-, Messleitungs- und Schweißsteckern sowie Stecker für Profibus und Profinet, auch in LWL- Ausführung, lassen sich ebenfalls integrieren.

Type:

91496

• Tragfähigkeit beträgt statisch bis 40 KN
• Bauhöhe von max. 96 mm (gekuppelt)
• Notentriegelung auch bei Stromaus- / Druckabfall möglich
• Eigengewicht von 16 kg (ohne Ausrüstung)
• Wechselwiederholgenauigkeit von ± 0,03 mm
• Wechselzyklus < 2,5 s
• Lebensdauererwartung von ca. 1,5 Millionen Zyklen
• Spielfreie und selbsthemmende Verriegelung, auch bei Druckabfall
• Kompatibel mit allen gängigen Roboterflanschen
• Optional mit WALTHER-Sicherheitsschaltung “WASI 2”

Besonderheiten:

Die kompakte Bauweise und das geringe Gewicht des TOOLmasters verlagert den Schwerpunkt des Werkzeugs nur um 96 mm und erlaubt den Betrieb des Roboters mit einer sehr hohen Beschleunigung. Dank des geringen Gewichts hilft der Wechsler, die Standzeiten der Roboter zu erhöhen.
Aufgrund seiner schlanken Störkontur (je nach Kundenbestückung) ist er auch in engen Bauräumen einsetzbar.
