clean-break einbauelemente serie 57

Kompakte Einbauelemente für kundenseitige Kavitäten, speziell angepasst für die Anforderungen in Werkzeugmaschinen. Ausgerüstet mit leckarmer Clean-Break- Technologie. Vielseitige Einbaumöglichkeiten durch integrierte Mittenabweichungstoleranz beim Kuppeln sowie geringen Kuppelkraftbedarf.

Anwendung: Zum einfachen und sauberen Wechsel von Maschinenkomponenten, beispielsweise zur Versorgung von wechselbaren Fräsköpfen an Werkzeugmaschinen und höheren Anforderungen an die Flexibilität bei der Positionierung der Kuppelhälften.

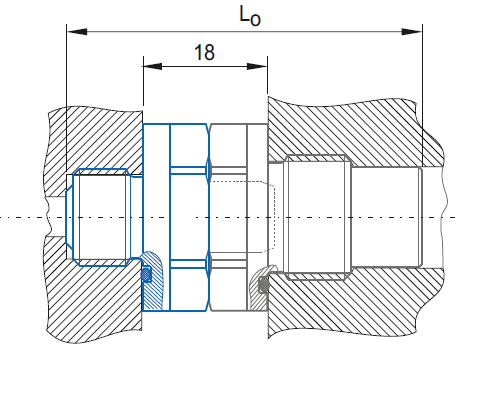

Wann empfiehlt sich dieses Einbauelement? Bei automatisierten Bewegungsabläufen mit Maschinenteilen, die beim Kuppeln nicht auf Block fahren dürfen, sondern Raum für weitere Konstruktionselemente dazwischen benötigen:

Typen:

57-006, 57-008; 57-012; 57-016

Verfügbare Nennweiten:

NW 6, NW 8, NW 12, NW 16

Druckbereich:

bis 200 bar

Medien:

Geeignet für Kühlschmieremulsion, Spannhydraulik, Abblasluft

Werkstoffe:

Hochwertiger Edelstahl kombiniert mit chemikalienresistenten FKM-Dichtungen

Besonderheiten / Optionen:

• Zum Kuppeln im drucklosen Zustand
• Mechanisch robust durch geschützte Abdichtungen
• Hohe zulässige Mittenabweichung von +/- 0,5mm
• Deutlich reduzierte Entlüftungsintervalle durch Clean-Break Technologie
